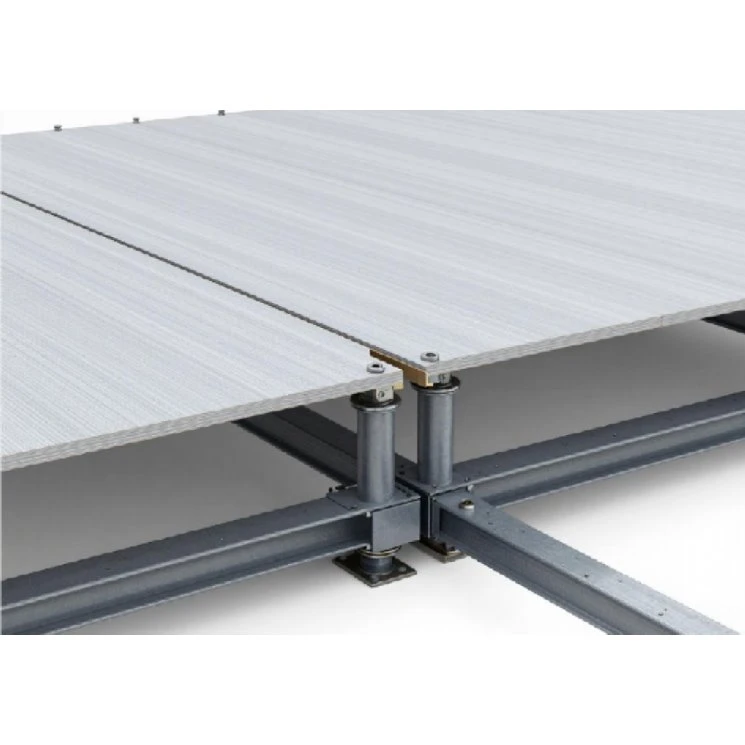

Sistem Lantai Akses Bertingkat Seismik
Sistem Lantai Akses Bertingkat Seismik Fineco adalah solusi lantai struktural tugas berat yang dirancang untuk menjaga integritas jaringan dan melindungi perangkat keras penting selama kejadian seismik. Terdiri dari jaringan kaku stringer baja yang dibaut, alas{2}}ukuran berat, dan panel kepadatan-tinggi, sistem ini menahan pergerakan lateral dan pengangkatan vertikal. Teknologi ini mengisolasi-infrastruktur penting dari gerakan tanah sekaligus mengakomodasi pemasangan kabel-dengan kepadatan tinggi dan-distribusi HVAC di bawah lantai.
Fitur Utama
Diafragma Stringer Baut
Stringer struktural yang diikat secara mekanis mengunci panel lantai pada bidang horizontal terpadu, mencegah perpindahan lateral dan pelepasan panel selama gempa.
Kompatibilitas Penguat Seismik
Mengakomodasi-penahan goyangan diagonal tugas berat dan kepala penambah-pengukur berat untuk membatasi gaya geser multi-arah dan pengangkatan vertikal.
Opsi Inti-Kepadatan Tinggi
Tersedia dalam panel pengisi semen dan seluruh-cangkang las baja yang mampu menahan beban terkonsentrasi hingga 1.500 lbf per panel.
Perakitan Leveling Presisi
Kepala penyangga mikro-yang dapat disetel dengan mur pengunci-yang tahan getaran menjaga toleransi ketinggian lantai akhir (FFH) yang ketat.
Kontrol Pelepasan Listrik Statis (ESD).
Lapisan akhir permukaan memberikan jalur hambatan listrik yang terkendali untuk menghilangkan muatan listrik statis dengan aman dan melindungi perangkat keras yang sensitif.
Spesifikasi Teknis
|
Parameter |
Spesifikasi |
Standar/Metode Tes |
|
Tipe Sistem |
Lantai Akses Seismik Stringer Baut |
CISCA / EN 12825 |
|
Dimensi Panel |
600 x 600 x 30 hingga 40 mm |
Toleransi Dimensi +/- 0.2 mm |
|
Bahan Panel |
Cangkang baja canai dingin-dengan pengisi beton ringan struktural |
GB/T 228.1 |
|
Beban Terkonsentrasi |
4,45 kN hingga 6,67 kN (1.000 lbf hingga 1.500 lbf) |
CISCA Kelas A / EN 12825 Kelas 6 |
|
Beban Utama |
Lebih besar dari 13,3 kN |
CISCA Bagian 5 |
|
Beban Bergulir |
2,7 kN hingga 4,0 kN (10.000 siklus) |
CISCA Bagian 6 |
|
Tinggi Lantai Jadi (FFH) |
300 mm hingga 1.500 mm (Dapat Disesuaikan) |
Rekayasa-spesifik proyek |
|
Kapasitas Beban Aksial Tumpuan |
Lebih besar dari 22,2 kN tanpa deformasi permanen |
ASTM E2353 |
Kinerja Seismik
Kepatuhan Kode
Direkayasa untuk memenuhi ketentuan IBC 2021 dan ASCE 7 untuk Kategori Desain Seismik D hingga F.
Resistensi Goyangan
Penopang goyangan struktural menyerap beban geser multi-arah, sehingga mengurangi tegangan dinamis yang ditransmisikan ke lantai bawah bangunan.
Mengangkat Pengekangan
Pengencang pengunci mekanis mencegah panel terlepas dari kisi-kisi stringer selama percepatan seismik vertikal.
Pengujian Verifikasi
Konfigurasi rakitan menjalani pengujian tabel guncangan seismik yang disimulasikan untuk memverifikasi stabilitas struktural berdasarkan ambang batas percepatan tanah (PGA) spesifik lokasi.
Aplikasi Khas
Pusat Data Hyperscale & Kolokasi
Mengamankan lemari server perusahaan berat, rangkaian baterai UPS, dan unit distribusi daya dari guncangan lateral.
Ruang Bersih Semikonduktor
Mempertahankan rute utilitas gas dan cairan di bawah lantai di bawah batasan getaran dan seismik yang ketat.
Pusat Komando & Kontrol
Melindungi konsol pengiriman operasional 24/7 dan rak komunikasi dari perpindahan tanah secara tiba-tiba.
Lantai Perdagangan Keuangan
Mendukung-jaringan kabel stasiun kerja dengan kepadatan tinggi dan stabilitas struktural di-fasilitas komersial bertingkat tinggi.
Instalasi & Kustomisasi
Persiapan Lantai Bawah
Memerlukan subfloor beton yang dirawat dengan pelapis anti-debu; perataan laser menetapkan garis referensi kisi sebelum pemosisian tumpuan.
Protokol Penahan
Pelat dasar alas (minimum 100 x 100 mm) ditambatkan menggunakan-baut ekspansi tugas berat atau angkur epoksi struktural.
Guntingan Khusus
Pemotongan jet-air mengakomodasi grommet kabel, kisi-kisi udara, dan modul sikat sekaligus menjaga kekuatan tepi struktural perimeter.
Penyesuaian Ketinggian
Tabung alas teleskopik mengakomodasi jarak bebas-bawah pleno lantai mulai dari 300 mm hingga 1.500 mm.
Standar & Kualitas
CISCA
Mematuhi protokol pengujian Asosiasi Konstruksi Sistem Interior & Langit-Langit untuk lantai akses.
EN 12825
Diklasifikasikan menurut standar Eropa untuk lantai akses yang ditinggikan sehubungan dengan beban maksimum dan faktor keamanan.
ASTM E84 / UL 723
Karakteristik pembakaran permukaan memenuhi peringkat penyebaran api dan pengembangan asap Kelas A.
Ketertelusuran Material
Ketebalan baja mentah, kedalaman mikron galvanisasi, dan kepadatan inti beton diperiksa per batch produksi sebelum perakitan.
Manufaktur & Dukungan Proyek
Fasilitas Produksi
Pabrik manufaktur otomatis seluas 45.000-persegi-meter yang dilengkapi dengan jalur pemotongan laser CNC, mesin cetak multi-stasiun, dan bilik pelapis bubuk elektrostatis robotik.
Kapasitas
Output tahunan melebihi 1,2 juta meter persegi komponen lantai yang ditinggikan, sehingga menjaga waktu tunggu yang stabil untuk penerapan skala-perusahaan.
Dukungan Teknik
Tim-teknik struktur internal menyediakan gambar kerja, penghitungan distribusi beban, dan tata letak penahan seismik khusus yang disesuaikan dengan spesifikasi pencatatan insinyur struktur (SER).
Pengemasan & Logistik
Komponen dibuat dalam palet,-dibungkus dengan kelembapan, dan dikemas dalam manifes palet bening untuk menyederhanakan pementasan dan distribusi situs.
Pertanyaan yang Sering Diajukan
T: Apa perbedaan sistem lantai yang ditinggikan seismik ini dengan lantai akses komersial standar?
J: Lantai komersial standar mengandalkan sistem-penyesuaian gravitasi atau snap-yang dirancang untuk lingkungan kantor umum. Sistem seismik Fineco mengintegrasikan jaringan stringer baut tugas berat, pengencang pengunci mekanis, dan penyangga goyangan diagonal yang dirancang untuk menyerap gaya geser lateral, mencegah pengangkatan panel, dan melindungi perangkat keras berat agar tidak terjungkal saat terjadi gempa.
T: Zona seismik dan peraturan bangunan apa saja yang didukung?
J: Sistem mematuhi IBC Bab 16, ketentuan seismik ASCE 7, dan persyaratan GR-63-CORE Zona 4. Perhitungan spesifik proyek dapat diberikan untuk mencocokkan kategori desain seismik lokal (SDC D, E, dan F) dan parameter percepatan spektral tertentu.
T: Berapa kapasitas muatan terkonsentrasi maksimum untuk instalasi rak server?
J: Panel mendukung beban terkonsentrasi mulai dari 4,45 kN (1.000 lbf) hingga 6,67 kN (1.500 lbf) pada indentor persegi berukuran 1-inci dengan defleksi permanen kurang dari 0,25 mm, memenuhi persyaratan CISCA Grade A untuk ruang server dengan kepadatan tinggi.
Q: Apakah ketinggian lantai akhir (FFH) dapat disesuaikan setelah pemasangan?
J: Ya. Rakitan stud berulir pada kepala tumpuan memungkinkan-penyesuaian mikro plus atau minus 25 mm untuk perataan setelah rangka utama dipasang, sementara parameter ketinggian utama dipilih melalui tabung ekstensi tumpuan yang sesuai selama tahap pengadaan.
T: Dokumentasi apa yang disediakan untuk tinjauan teknik struktural?
J: Kami menyediakan lembar data teknis lengkap, laporan pengujian CISCA dan EN 12825, blok model CAD dan BIM, sertifikat pabrik material, dan paket perhitungan seismik khusus proyek yang diberi stempel oleh insinyur profesional berdasarkan permintaan.
T: Berapa waktu tunggu standar untuk pesanan proyek massal?
J: Waktu tunggu produksi standar berkisar antara 20 hingga 30 hari tergantung pada volume pesanan, potongan khusus, dan spesifikasi penyelesaian. Kami mengoordinasikan jadwal pemuatan kontainer secara langsung dengan perusahaan ekspedisi agar selaras dengan tonggak pencapaian pengiriman di lokasi.
